판넬지붕 태양광

지붕 판넬 볼트캡을 제거하고 "구조용 화스너"를 장착하여 태양광을 설치하는 공법입니다.

볼트 체결 부위를 활용할 뿐 타공을 하지 않습니다.
"구조용 화스너"는 펄린에 직접 고정됩니다. 따라서 판넬 체결력과 구조성능이 향상됩니다

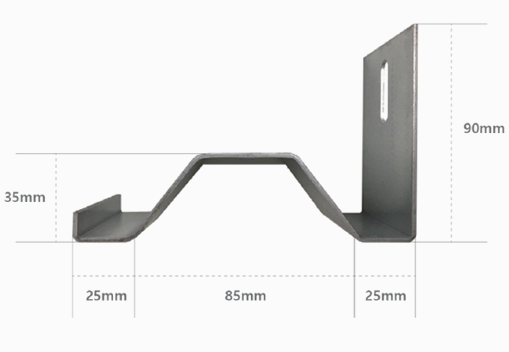

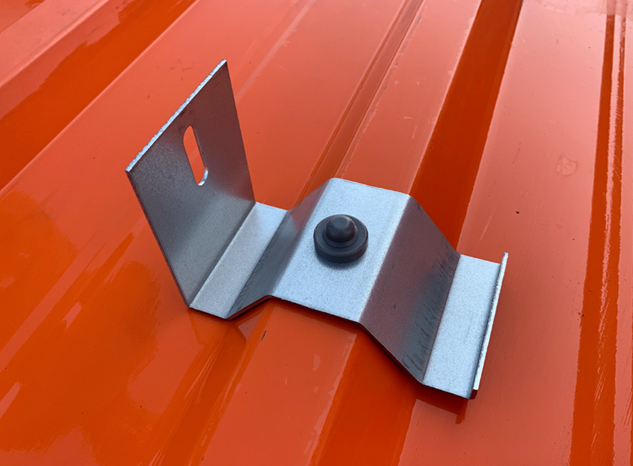

구조용 화스너

BASE FASTNER

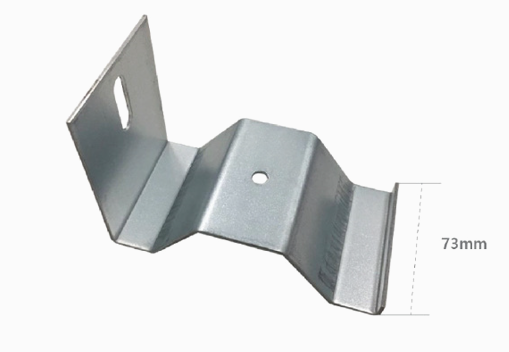

"구조용 화스너"는 지붕 샌드위치 판넬 형상에 맞게
제작됩니다. 구조용 화스너는 포스맥(POSMAC)으로
제작되는 제품입니다.

판넬지붕 태양광 설치방법

1

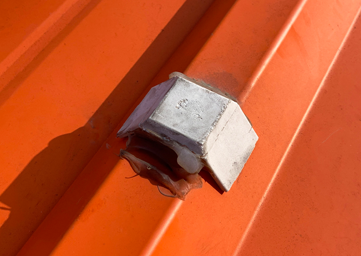

플라스틱 볼트캡
2

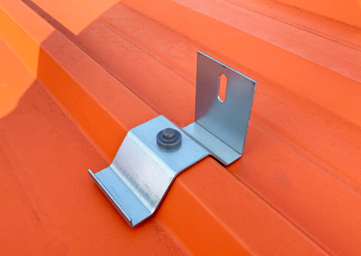

볼트캡 제거 후 구조용 화스너 설치
3

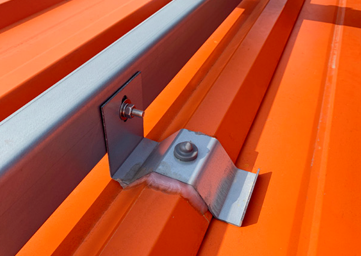

베이스 C형강 설치
3

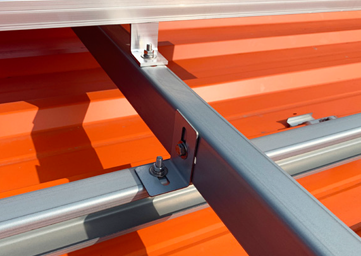

화스너 설치 (C형강 방향 전환)
5

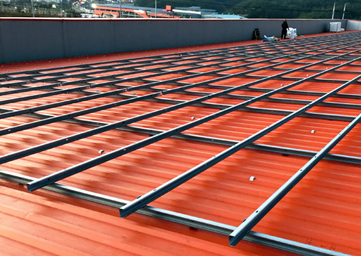

기초 구조물 설치 완료
6

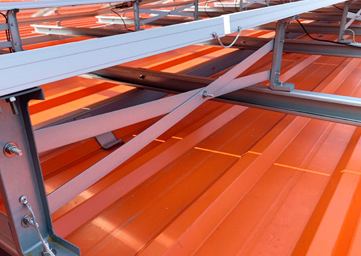

서포트, X브레이스 설치
7

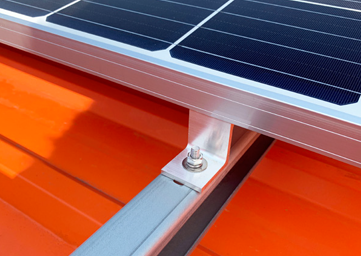

Z클램프 설치
8
태양광 모듈 설치
9

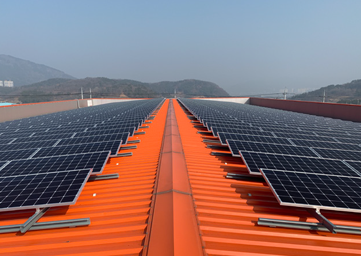

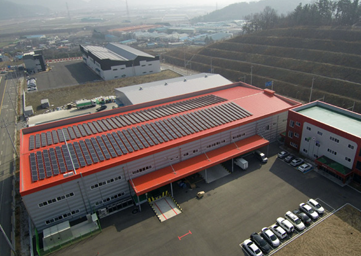

판넬지붕 태양광 발전소 완공

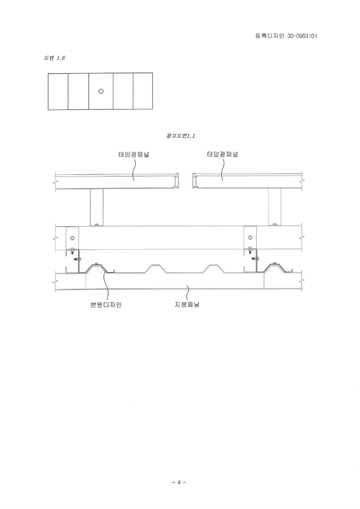

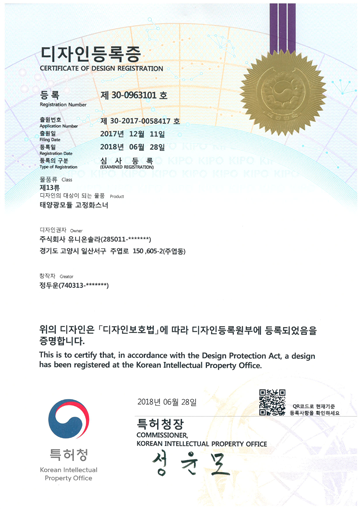

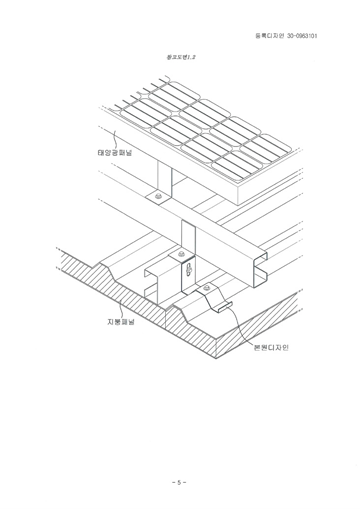

구조용 화스너 디자인등록

볼트캡을 제거하고 "구조용 화스너"로 바꾸기만 하면 손쉽게 태양광을 설치 할 수 있습니다.
유니온솔라는 "구조용 화스너"를 특허청에 디자인 등록하여 권리를 보호받고 있습니다.
